Interpretación de planos técnicos en metrología: cómo lograr que diseño, producción y calidad hablen el mismo idioma

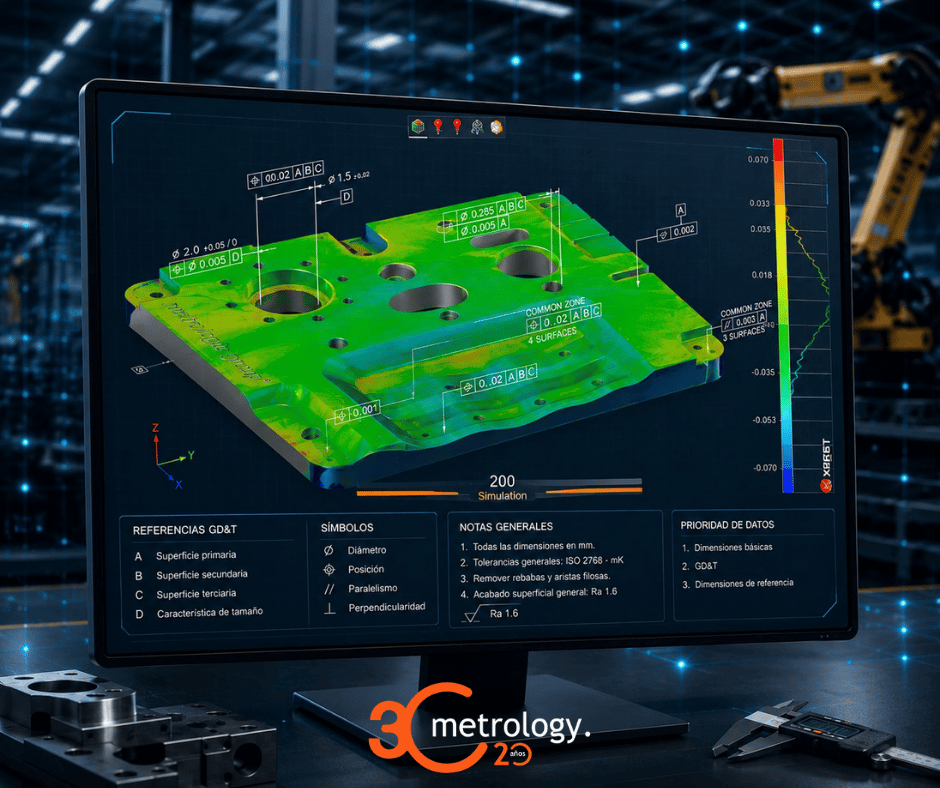

En la industria manufacturera existe un documento que debería funcionar como el lenguaje común de toda la organización: el plano técnico. En él están definidas las dimensiones, las tolerancias, las referencias y los requisitos geométricos que una pieza debe cumplir. Si todos lo leen igual, el proceso fluye. Si no, los problemas empiezan mucho antes de que la pieza llegue a medición.
Por qué la interpretación de planos es una habilidad estratégica
Leer un plano técnico correctamente no es solo identificar números y símbolos. Es comprender la intención del diseñador, traducirla al proceso de fabricación y verificar que lo que se produjo cumple exactamente con lo que se requería.
Aplicar correctamente las tolerancias geométricas y dimensionales es clave para asegurar la funcionalidad, intercambiabilidad y calidad de las piezas fabricadas — y permite una comunicación técnica clara y sin ambigüedades entre diseño, manufactura e inspección.
Cuando esa comunicación falla, el costo no aparece en el plano. Aparece en reprocesos, en rechazos de lote, en conflictos entre áreas y en decisiones tomadas con criterios distintos sobre el mismo componente.
Las habilidades clave que todo metrólogo debe dominar
1. Identificar y entender el sistema de referencias (datums)
El datum es uno de los elementos básicos del GD&T: establece el sistema de coordenadas para otras características de la fabricación de piezas y es un concepto crítico para garantizar un ajuste específico en el proceso.
En la práctica, el metrólogo debe saber cuáles son las superficies de referencia definidas en el plano, en qué orden se aplican y cómo montarlas correctamente en la CMM antes de comenzar cualquier medición. Un datum mal establecido invalida todos los resultados que vienen después.
2. Leer tolerancias dimensionales
Las tolerancias dimensionales definen el rango aceptable de variación de una medida. Pueden ser tolerancias dimensionales que regulan el tamaño de cada dimensión, o tolerancias geométricas que se especifican de acuerdo con los requisitos funcionales, definiendo la zona dentro de la cual debe estar contenido el elemento tolerado.
El metrólogo debe distinguir entre tolerancia bilateral — donde la variación se permite en ambas direcciones —, unilateral — donde solo se permite en una dirección — y de ajuste, que define la relación dimensional entre dos piezas que deben ensamblarse. Confundir estos conceptos lleva a aprobar piezas que no deberían serlo, o a rechazar piezas que sí cumplen.
3. Interpretar los símbolos GD&T más críticos
GD&T es el sistema de normas usado en dibujo técnico para definir con precisión la forma, orientación, posición y variaciones permitidas de una pieza. En la práctica, permite que diseño, manufactura e inspección trabajen bajo el mismo criterio.
Los símbolos que todo metrólogo debe dominar son:
- Planitud — controla que una superficie sea completamente plana dentro de una zona de tolerancia definida
- Perpendicularidad — establece que dos elementos deben formar un ángulo de 90° dentro del rango permitido
- Posición — uno de los más utilizados; define la ubicación exacta de un elemento respecto a sus datums
- Perfil de superficie — controla la forma de una superficie compleja comparada con su perfil teórico
4. Traducir el plano al plan de medición en la CMM
Esta es la habilidad que cierra el ciclo. El metrólogo debe ser capaz de tomar la información del plano — datums, tolerancias, símbolos GD&T — y convertirla en una estrategia de medición concreta: qué medir, en qué orden, con qué configuración de palpador y cómo reportar los resultados.
GD&T es la forma de traducir la intención del diseño en piezas que encajen, sellen, alineen y se muevan según lo previsto. El metrólogo que entiende eso no solo mide — valida que el producto cumple con su función real.
Cuando todos interpretan igual: el impacto real en el proceso
La inadecuada utilización de un lenguaje estandarizado para controlar la geometría de partes genera diferencias en la interpretación de planos que conducen a que inclusive buenos diseños no puedan ser fabricados de manera adecuada.
El impacto positivo de una interpretación alineada entre áreas es igual de concreto:
- Menos reprocesos — cuando metrología y producción comparten el mismo criterio desde el inicio, las piezas se fabrican bien desde la primera vez
- Menos conflictos entre áreas — los rechazos tienen sustento técnico documentado, no interpretaciones subjetivas
- Más confiabilidad en los resultados — los reportes de medición reflejan exactamente lo que el diseño requería, y pueden defenderse ante cualquier auditoría o cliente
La interpretación de planos es una habilidad que se desarrolla
Ningún metrólogo nace sabiendo leer un plano técnico con precisión. Es una competencia que se construye con formación específica, práctica guiada y criterio técnico desarrollado sobre casos reales.
